AV03010011

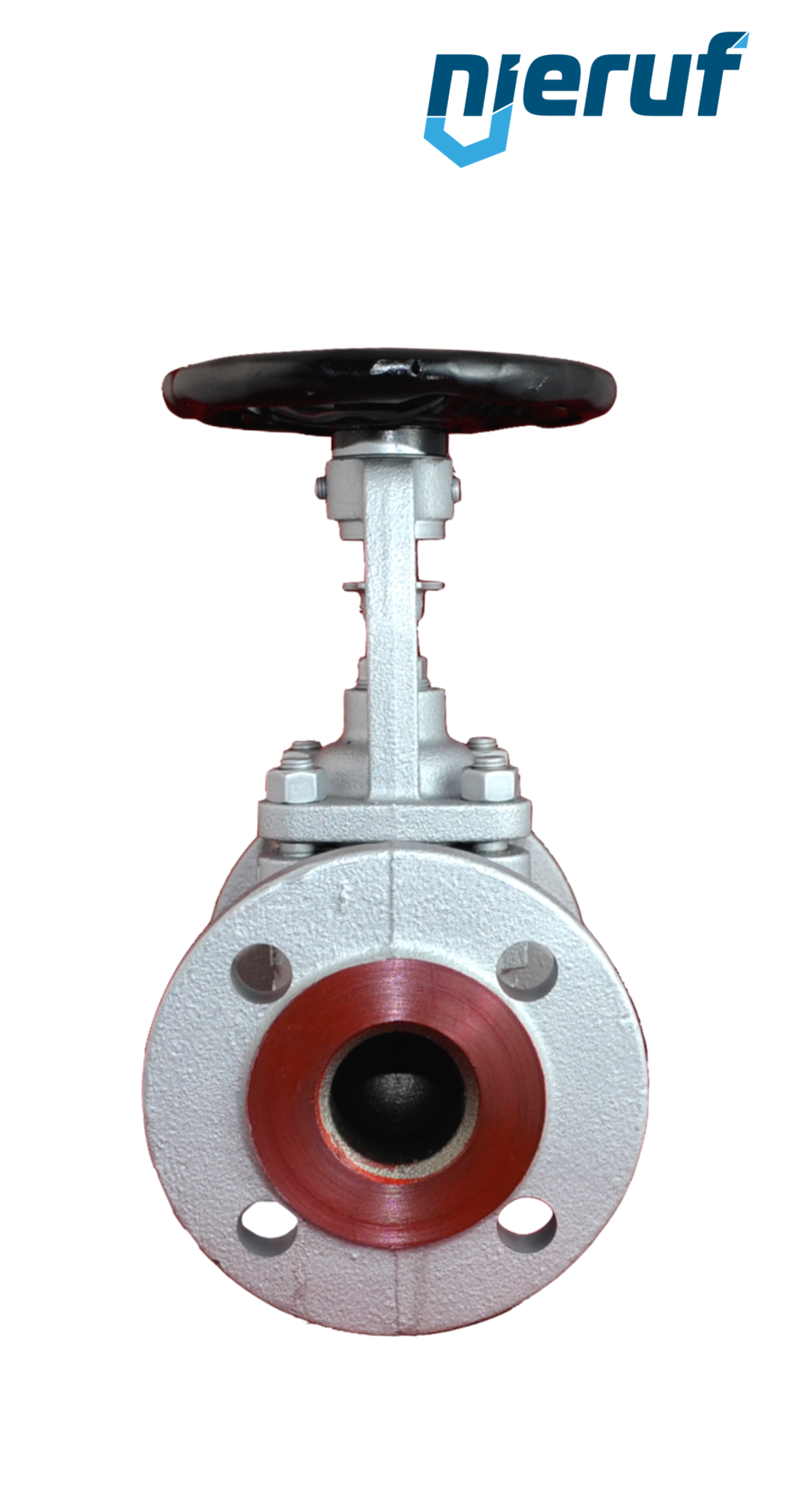

Absperrventil DN 100 AV03 Stahlguss 1.0619+N Kantensitzkegel

1.726,80 €*

2.054,89 € inkl. Mwst.

*Preise exkl. MwSt. zzgl. Versandkosten

Lieferzeit: 1 - 2 Wochen

Zubehör

VS01010411

Verbindungsset Flansch/Flansch DN100 - 4" Zoll für Flansch PN40 Stahl

23,20 €*

27,61 € inkl. Mwst.

FD01000211

Flanschdichtung DN100 PN25/40 115x168x2 Klingersil C 4400

7,60 €*

9,04 € inkl. Mwst.

Beständigkeitscheck

Unser Mitarbeiter <strong>Pascal Brunn</strong><br>hilft Ihnen gerne weiter

Fragen zum Artikel?

Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter

Tel: +49714396669-05

E-Mail: brunn@nieruf.de

NIERUF-SERVICE

Zertifiziert

Downloads

3D Modell

Datenblatt

Absperrventil DN 100 AV03 Stahlguss 1.0619+N Kantensitzkegel

Absperrventil DN 100 in Durchgangsform mit Faltenbalg Material Stahlguss 1.0619+N Prüfung TA-Luft Kantensitzkegel

Produkt	Absperrventil
Typ	AV03
Hersteller	NieRuf
Nennweite	DN 100
Flansch	Flansch nach DIN EN 1092
Druckstufe	PN40
Dichtung	Metall
Medium	flüssige und gasförmige Medien
Temperatur	bis max + 450°C - abhängig vom Betriebsdruck
Druckbereich	bis max. 40 bar abhängig von Temperatur
Bauform	Durchgangsform mit Faltenbalg
Werkstoff Gehäuse	Stahlguss 1.0619+N
Bügeldeckel Material	Stahlguss 1.0619+N
Handrad	Stahl mit Kataphorese-Beschichtung (Nichtsteigend)
Kegel	Kantensitzkegel
Faltenbalg	Edelstahl 1.4571
Baulänge	nach DIN EN 558 Reihe 1
Prüfung	EN ISO 15848-1 / TA Luft TÜV-Prüf-Nr: TA 07 2016 C04
Einbaulage	beliebig, Spindel vorzugsweise stehend
Produktmerkmal	Faltenbalg-Absperrventil in Durchgangsform mit Flanschanschluss und zusätzlich integrierter Verstellsicherung, Trichterschmiernippel so wie einer serienmäßigen Anzeigevorrichtung - AUF / ZU.

Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.

Absperrventil DN 100 AV03 Stahlguss 1.0619+N Kantensitzkegel

Artikel-Nr. : AV03010011
Produkt: Absperrventil
Typ: AV03
Hersteller: NieRuf
Nennweite: DN 100
Flansch: Flansch nach DIN EN 1092
Druckstufe: PN40
Dichtung: Metall
Medium: flüssige und gasförmige Medien
Temperatur: bis max + 450°C - abhängig vom Betriebsdruck
Druckbereich: bis max. 40 bar abhängig von Temperatur
Bauform: Durchgangsform mit Faltenbalg
Werkstoff Gehäuse: Stahlguss 1.0619+N
Bügeldeckel Material: Stahlguss 1.0619+N
Handrad: Stahl mit Kataphorese-Beschichtung (Nichtsteigend)
Kegel: Kantensitzkegel
Faltenbalg: Edelstahl 1.4571
Baulänge: nach DIN EN 558 Reihe 1
Prüfung: EN ISO 15848-1 / TA Luft TÜV-Prüf-Nr: TA 07 2016 C04
Einbaulage: beliebig, Spindel vorzugsweise stehend
Produktmerkmal: Faltenbalg-Absperrventil in Durchgangsform mit Flanschanschluss und zusätzlich integrierter Verstellsicherung, Trichterschmiernippel so wie einer serienmäßigen Anzeigevorrichtung - AUF / ZU.
