AV04010004
Absperrventil DN 20 AV04 Edelstahl 1.4408 Kantensitzkegel
- Lieferzeit
- 2 - 3 Wochen
Zubehör
Vorschweißflansch DN20 PN10/16/25/40 EN1092-1 11 B1 1.4541
26,78 € inkl. Mwst.
Verbindungsset Flansch/Flansch DN20 - 3/4" Zoll für Flansch PN10/16/25/40 Edelstahl
4,76 € inkl. Mwst.
Flanschdichtung DN20 PN10/16/25/40 27x61x2 Klingersil C 4400
2,02 € inkl. Mwst.
Fragen zum Artikel?
Unser Mitarbeiter Pascal Brunn
hilft Ihnen gerne weiter
Downloads

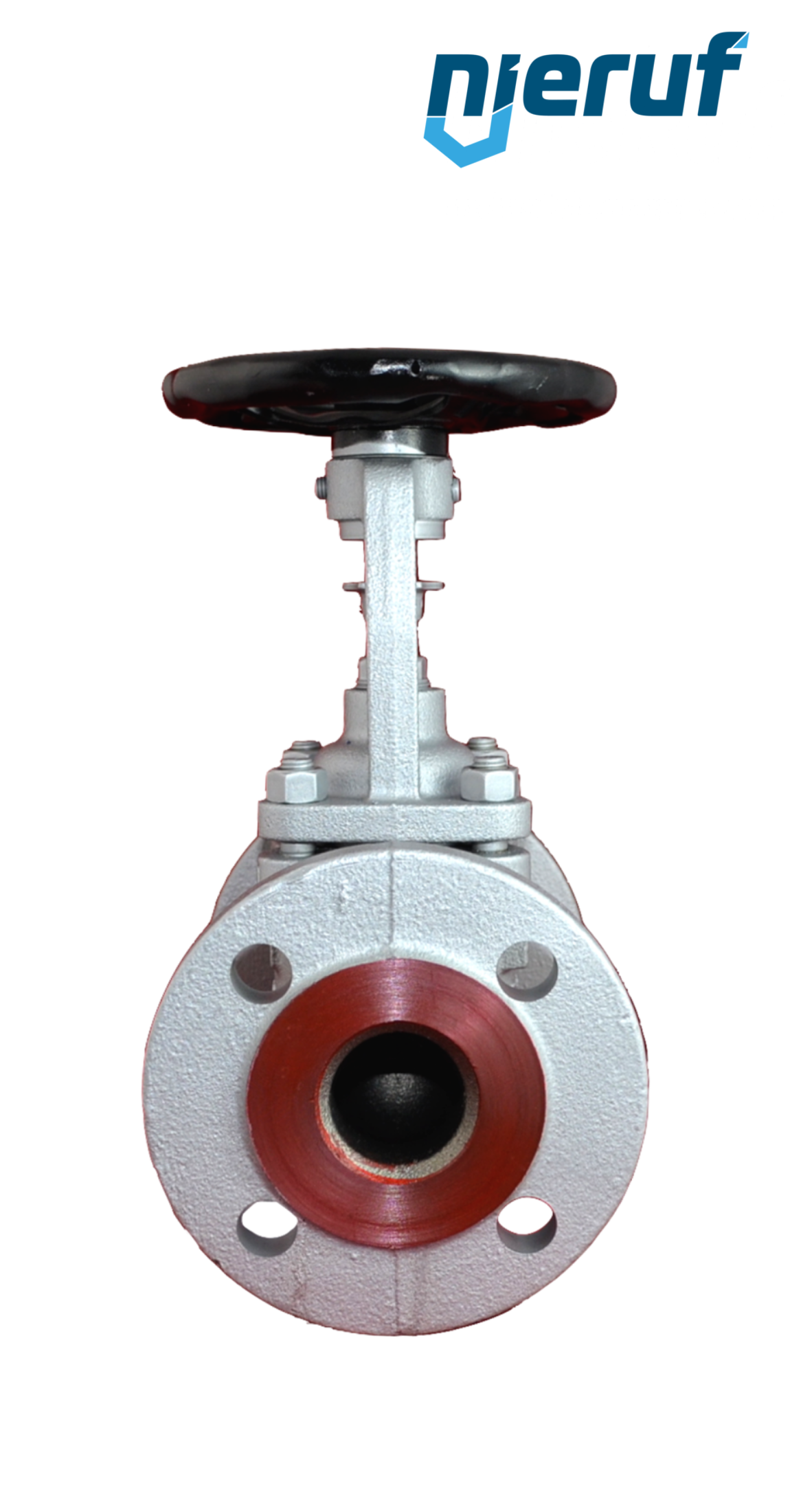

Absperrventil DN 20 AV04 Edelstahl 1.4408 Kantensitzkegel
Absperrventil DN 20 Kantensitzkegel in Durchgangsform mit Faltenbalg Flansch nach DIN EN 1092 Material Edelstahl 1.4408
| Produkt | Absperrventil |
|---|---|
| Typ | AV04 |
| Hersteller | NieRuf |
| Nennweite | DN 20 |
| Flansch | Flansch nach DIN EN 1092 |
| Druckstufe | PN16 |
| Dichtung | Metall |
| Medium | flüssige und gasförmige Medien |
| Temperatur | bis max + 400°C - abhängig vom Betriebsdruck |
| Druckbereich | bis max. 16 bar abhängig von Temperatur |
| Bauform | Durchgangsform mit Faltenbalg |
| Werkstoff Gehäuse | Edelstahl 1.4408 |
| Bügeldeckel Material | Edelstahl 1.4408 |
| Handrad | Stahl mit Kataphorese-Beschichtung (Nichtsteigend) |
| Kegel | Kantensitzkegel |
| Faltenbalg | Edelstahl 1.4571 |
| Baulänge | nach DIN EN 558 Reihe 1 |
| Prüfung | EN ISO 15848-1 / TA Luft TÜV-Prüf-Nr: TA 07 2016 C04 |
| Einbaulage | beliebig, Spindel vorzugsweise stehend |
| Produktmerkmal | Faltenbalg-Absperrventil in Durchgangsform mit Flanschanschluss und zusätzlich integrierter Verstellsicherung, Trichterschmiernippel so wie einer serienmäßigen Anzeigevorrichtung - AUF / ZU. |
Schnell und einfach die Leistungsbeschreibung unserer Armaturen in Ihren Ausschreibungstext oder Leistungsverzeichnis übernehmen.
Untenstehendes Textfeld einfach kopieren und in Ihre Ausschreibung einfügen.
Absperrventil DN 20 AV04 Edelstahl 1.4408 Kantensitzkegel
Artikel-Nr.
: AV04010004
Produkt:
Absperrventil
Typ:
AV04
Hersteller:
NieRuf
Nennweite:
DN 20
Flansch:
Flansch nach DIN EN 1092
Druckstufe:
PN16
Dichtung:
Metall
Medium:
flüssige und gasförmige Medien
Temperatur:
bis max + 400°C - abhängig vom Betriebsdruck
Druckbereich:
bis max. 16 bar abhängig von Temperatur
Bauform:
Durchgangsform mit Faltenbalg
Werkstoff Gehäuse:
Edelstahl 1.4408
Bügeldeckel Material:
Edelstahl 1.4408
Handrad:
Stahl mit Kataphorese-Beschichtung (Nichtsteigend)
Kegel:
Kantensitzkegel
Faltenbalg:
Edelstahl 1.4571
Baulänge:
nach DIN EN 558 Reihe 1
Prüfung:
EN ISO 15848-1 / TA Luft TÜV-Prüf-Nr: TA 07 2016 C04
Einbaulage:
beliebig, Spindel vorzugsweise stehend
Produktmerkmal:
Faltenbalg-Absperrventil in Durchgangsform mit Flanschanschluss und zusätzlich integrierter Verstellsicherung, Trichterschmiernippel so wie einer serienmäßigen Anzeigevorrichtung - AUF / ZU.
Zubehör
Verbindungsset Flansch/Flansch DN20 - 3/4" Zoll für Flansch PN10/16/25/40 Edelstahl
Lieferzeit: ab Lager
Reduzierstück (geschweißt) 33,7 x 2,0 auf 21,3 x 1,6 Edelstahl 1.4571
Lieferzeit: ab Lager
