Schwebekörper Durchflussmessgerät aus Edelstahl + Borosilikatglas mit einem Messbereich von 8000,0 - 25000 l/h, Anschluss 1 1/2" Zoll EPDM Innengewinde DIN ISO 228 für Wasser
Schwebekörper Durchflussmessgerät mit einem Messbereich von 4000,0 - 40000,0 l/h, Anschluss DN32 FKM Flansch DIN PN40 für Luft
Schwebekörper Durchflussmessgerät mit einem Messbereich von 160,0 - 1600 l/h, Anschluss DN10 EPDM Flansch DIN PN40 für Luft
Schwebekörper Durchflussmessgerät aus Edelstahl + Borosilikatglas mit einem Messbereich von 16,0 - 160 l/h, Anschluss 1/2" Zoll EPDM Innengewinde DIN ISO 228 für Wasser
Schwebekörper Durchflussmessgerät mit einem Messbereich von 1300,0 - 13000,0 l/h, Anschluss DN32 EPDM Flansch DIN PN40 für Luft
Schwebekörper Durchflussmessgerät mit einem Messbereich von 3600,0 - 36000,0 l/h, Anschluss DN50 EPDM Flansch DIN PN40 für Luft
Schwebekörper Durchflussmessgerät aus Edelstahl + Borosilikatglas mit einem Messbereich von 500,0 - 5000 l/h, Anschluss 3/8" Zoll EPDM Innengewinde DIN ISO 228 für Luft

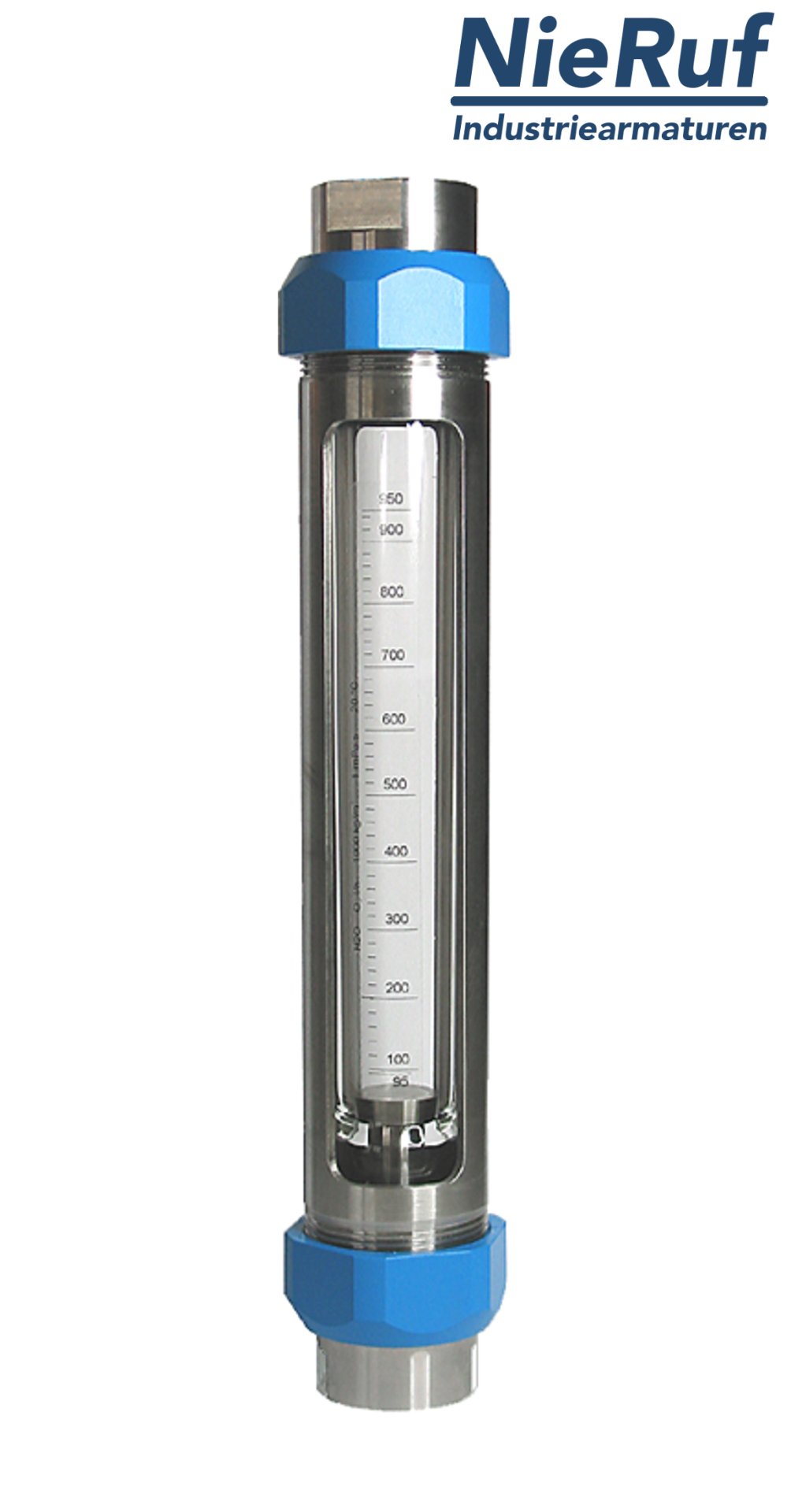

Schwebekörper Durchflussmessgerät mit einem Messbereich von 800,0 - 8000 l/h, Anschluss 3/8" Zoll EPDM Innengewinde DIN ISO 228 für Luft
Schwebekörper Durchflussmessgerät mit einem Messbereich von 125,0 - 1250 l/h, Anschluss DN32 FKM Flansch DIN PN40 für Wasser
Schwebekörper Durchflussmessgerät mit einem Messbereich von 400,0 - 4000 l/h, Anschluss DN40 FKM Flansch DIN PN40 für Wasser
Schwebekörper Durchflussmessgerät mit einem Messbereich von 1600,0 - 16000,0 l/h, Anschluss DN40 EPDM Flansch DIN PN40 für Luft
Flansch-Durchflussmessgerät mit einem Messbereich von 240,0 - 2400,0 m3/h Rohr DN100PN40, Anschluss DN150 Flansch EN1092-1 für Luft
Schwebekörper Durchflussmessgerät aus Edelstahl + Borosilikatglas mit einem Messbereich von 8000,0 - 25000 l/h, Anschluss 1" Zoll EPDM Innengewinde DIN ISO 228 für Wasser

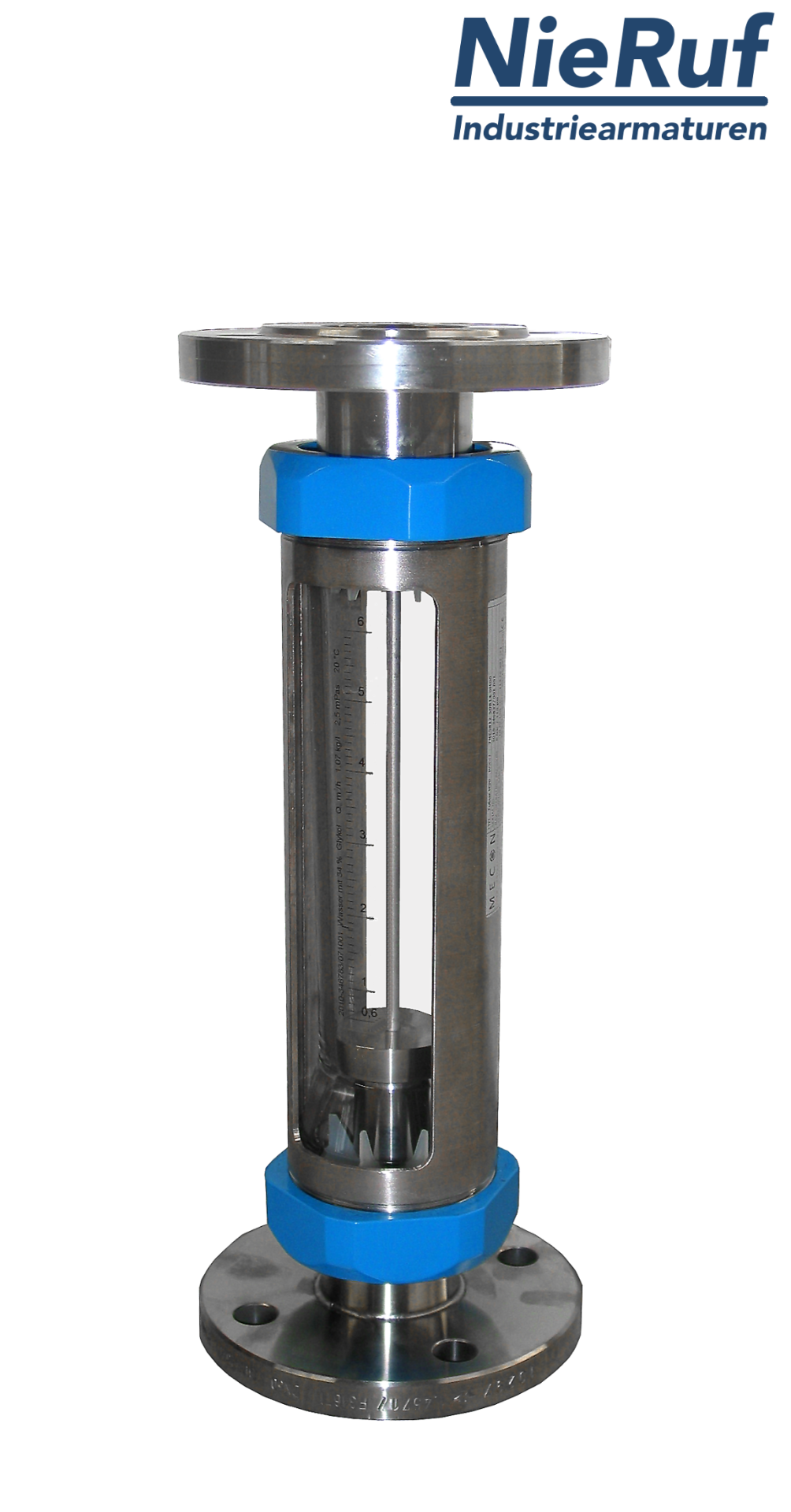

Schwebekörper Durchflussmessgerät mit einem Messbereich von 100,0 - 1000 l/h, Anschluss DN32 FKM Flansch DIN PN40 für Wasser

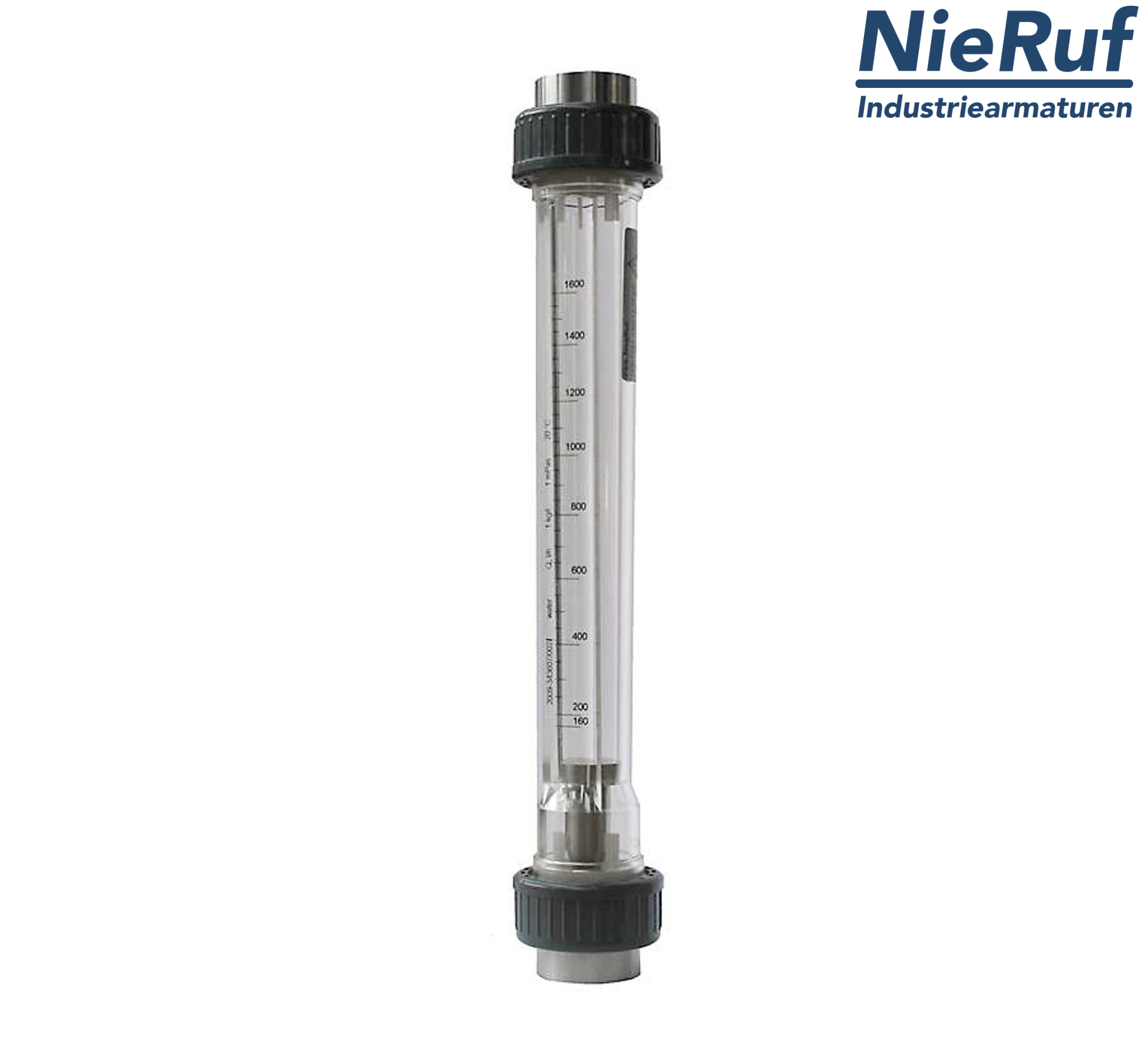

Schwebekörper Durchflussmessgerät mit einem Messbereich von 6400,0 - 64000 l/h, Anschluss 1 1/4" Zoll NPT NBR Innengewinde NPT ANSI B1.20.1 für Luft

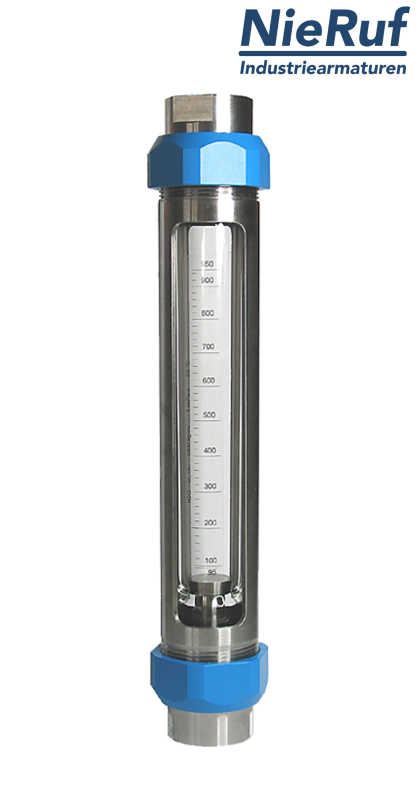

Schwebekörper Durchflussmessgerät aus Edelstahl + Borosilikatglas mit einem Messbereich von 4,0 - 40,0 l/h, Anschluss 3/8" Zoll EPDM Innengewinde DIN ISO 228 für Wasser
Schwebekörper Durchflussmessgerät mit einem Messbereich von 160000,0 - 430000,0 l/h, Anschluss DN40 FKM Flansch DIN PN40 für Luft
Schwebekörper Durchflussmessgerät mit einem Messbereich von 31,5 - 315 l/h, Anschluss 1/4" Zoll NPT EPDM Innengewinde NPT ANSI B1.20.1 für Wasser
Schwebekörper Durchflussmessgerät mit einem Messbereich von 160,0 - 1600 l/h, Anschluss 3/4" Zoll NPT EPDM Innengewinde NPT ANSI B1.20.1 für Wasser
Schwebekörper Durchflussmessgerät aus Edelstahl + Borosilikatglas mit einem Messbereich von 100,0 - 1000 l/h, Anschluss 1" Zoll EPDM Innengewinde DIN ISO 228 für Wasser
Schwebekörper Durchflussmessgerät mit einem Messbereich von 400,0 - 4000 l/h, Anschluss DN25 FKM Flansch DIN PN40 für Luft
Schwebekörper Durchflussmessgerät mit einem Messbereich von 200,0 - 2000 l/h, Anschluss 1/2" Zoll NBR Innengewinde DIN ISO 228 für Luft
Schwebekörper Durchflussmessgerät mit einem Messbereich von 640,0 - 6400,0 l/h, Anschluss DN15 EPDM Flansch DIN PN40 für Luft

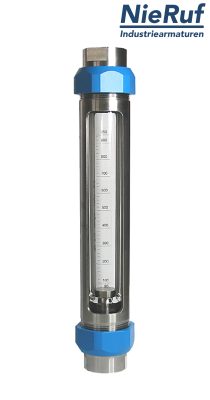

Schwebekörper Durchflussmessgerät aus Edelstahl + Borosilikatglas mit einem Messbereich von 650,0 - 6500 l/h, Anschluss 1 1/4" Zoll FKM Innengewinde DIN ISO 228 für Wasser
Durch die Vielzahl an Anwendungsmöglichkeiten, welche teilweise durch das Rohrleitungssystem, das Medium, die Strömungsgeschwindigkeit oder andere Faktoren vorgegeben ist, gibt es selbstverständlich das Messgerät in vielen unterschiedlichen Varianten. Der Anschluss des Messgerätes kann wahlweise über ein DIN ISO 228 Innengewinde (Typ SK01), ein NPT Innengewinde (Typ SK02) oder eine Klebemuffe erfolgen (Typ SK03). Die Nennweiten reichen von ¼“ – 2“ Zoll bei den Gewindeanschlüssen und von d20mm – d63mm bei den Klebemuffen. Der Gehäusewerkstoff des Messkonuses besteht aus hochwertigem Trogamid. Dieser Werkstoff wird aufgrund seiner einzigartigen Beständigkeit gegenüber einer Vielzahl von Medien und der durchsichtigen Eigenschaft, welche zum Ablesen der Messskala unerlässlich ist, verwendet. Der Schwebekörper besteht wahlweise aus Edelstahl 1.4571 oder Aluminium. Edelstahl wird hierbei häufig bei Anwendungen mit Flüssigkeiten, der Aluminium Körper hingegen bei Luft verwendet. Der Schwebekörper kann außerdem mit oder ohne Führung bestellt werden. Die Dichtung kann je nach Wunsch aus NBR, EPDM oder FKM bestehen.
| Durchflussmessgeräte mit Schwebekörper Typ SK01 - SK03 | |||||||||
| Innengewinde | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |  |
| Klebemuffe | d20 mm | d32 mm | d63 mm | ||||||
| Baumaß A | 366 +/- 4 mm | 358 +/- 4 mm | 366 +/- 4 mm | ||||||
| Einbaulänge B in mm | 306 | 306 | 306 | 306 | 306 | 306 | 306 | 306 | |
| Gewicht in kg | 0,4 | 0,7 | 2,2 | ||||||
Das Messgerät muss vertikal und spannungsfrei in die Rohrleitung eingebaut werden. Reduzierungen, Erweiterungen und sonstige Regelorgane vor bzw. hinter dem Messgerät haben bei Flüssigkeiten keinen Einfluss auf die Messgenauigkeit. Bei Gasen ist allerdings zur Vermeidung von Kompressionsschwingungen der Einbau des Messgerätes vor Ventilen sehr zu empfehlen. Da Schwebekörpermessegeräte empfindlich auf Durchflussänderungen reagieren, sollten die Regelorgane stets langsam verstellt werden. Abweichungen der Dichte, des Druckes oder der Temperatur bei Gas, sowie Dichte- und Viskositätsänderungen bei Flüssigkeiten bewirken Messfehler. Es ist zwingend auf die Einhaltung der Kalibrierbedingungen zu achten. Deshalb sind bei der Bestellung auch unbedingt Angaben über den Messstoff, die Dichte und die Viskosität bei Betriebstemperatur und unter Druck anzugeben. Bei Gas ist der genaue Bezugspunkt des Druckes (Überdruck oder Absolutdruck) erforderlich.
Gerne beraten wir Sie bei der richtigen Auswahl Ihres Durchfluss-Messgerätes (speziell bei Gas Anwendungen ist eine Beratung erforderlich) oder bestellen Sie dieses einfach und bequem in unserem Onlineshop.
Special requests, spare parts or a quick support? Our staff will answer your questions and concerns immediately.
You can reach us from Monday to Friday at +497143 9666900 and any time at info@nieruf.de
Commitment engenders trust. We stand by our word and are convinced that as a result not only our customers but also everyone we work with can rely on us.
We always strive to find the best solution for our customers. It is our goal and incentive to have completely satisfied customers.
Technical and commercial expertise form the basis for developing qualified solutions tailored precisely to the needs of our customers.
We do not adhere to rigid guidelines but instead focus on the individual wishes and needs of our customers. They are more important to us than internal company processes.
Absperrklappen
Vakuumbrecher
Membranventile
Druckminderer
Sicherheitsventile
Coaxial-Ventile
Schmutzfänger
Nadelventile
Durchflussregulierventile
Rückschlagventile
Schrägsitzventile
Schaugläser
Überströmventile
Kugelhähne
Stoffschieber
Rückschlagklappen
Manometer-Absperrventil
Kompensatoren
Magnetventile
Absperrventile
Need help?
If you have any questions, we are available by phone from Monday to Friday from 8:30 a.m. to 5:00 p.m.
Fax order: 07143 / 96669 - 01
prinzipiell auf die Öffnung (Eingangsseite) des Messgerätes sinken lässt. Wird nun das Medium im Rohrleitungssystem mit Druck beaufschlagt (Auftriebskraft), fängt der Schwebekörper sobald das Eigengewicht (Gewichtskraft) erreicht ist, im Messkonus zu steigen an. Durch die konische Form des Messgerätes, was bedeutet, dass dieses nach oben hin breiter wird, kann je weiter der Schwebekörper nach oben gedrückt wird, gleichzeitig auch mehr des Fluids an dem Körper vorbeiströmen (Strömungswiderstand). Durch dieses Funktionsprinzip pendelt sich der Schwebekörper bei ausgeglichenen Kräften bei einem gewissen Messwert ein. Dieser Messwert ist die Strömungsgeschwindigkeit und kann an der Skalierung anhand der Oberkante des Schwebekörpers in l/h abgelesen werden. Fällt der Volumenstrom anschließend wieder ab, sinkt der Körper wieder und der Messwert verändert sich.
