Il rotametro denominato anche misuratore di portata ad area variabile o flussimetro è uno strumento estremamente preciso per misurare le portate di fluidi liquidi o gassosi (ad es. aria, gas o acqua). Lo strumento di misurazione è installato verticalmente nel sistema di tubazioni in modo che il fluido scorra dal basso verso l'alto. Il fluido scorre attraverso il corpo conico dello strumento di misurazione al cui interno è presente un galleggiante che si muove lungo l'asse verticale. In assenza di flusso, per effetto della forza di gravità, il galleggiante si posiziona sul fondo del tubo. Quando un fluido con portata costante inizia ad attraversare il rotametro, la parte mobile (galleggiante) viene spinta verso l’alto. Grazie alla forma tronco-conica dello strumento che lo rende più largo nella parte alta si verifica quanto segue: più il galleggiante viene spinto verso l'alto, più il fluido può scorrere (resistenza al flusso). Per via di questo principio di funzionamento, il galleggiante si livella a un certo valore quando le forze sono equilibrate. Il valore rilevato è la velocità del flusso e può essere letto in l/h tramite una scala graduata per la misura della portata posta sul bordo superiore del galleggiante. Se il volume del flusso scende di nuovo il corpo si abbassa nuovamente e il valore rilevato cambia.
flussimetro ad area variabile con un campo di misura da 1000,0 - 10000 l/h, attacco DN65 EPDM flangia DIN PN16 per acqua
flussimetro ad area variabile con un campo di misura da 143000,0 - 430000 l/h, attacco 1 1/2" pollici EPDM filettatura interna DIN ISO 228 per aria
flussimetro ad area variabile con un campo di misura da 1000,0 - 10000 l/h, attacco 1 1/4" pollici NPT NBR filettatura interna NPT ANSI B1.20.1 per acqua
flussimetro ad area variabile con un campo di misura da 4000,0 - 16000 l/h, attacco 1 1/2" pollici NBR filettatura interna DIN ISO 228 per acqua

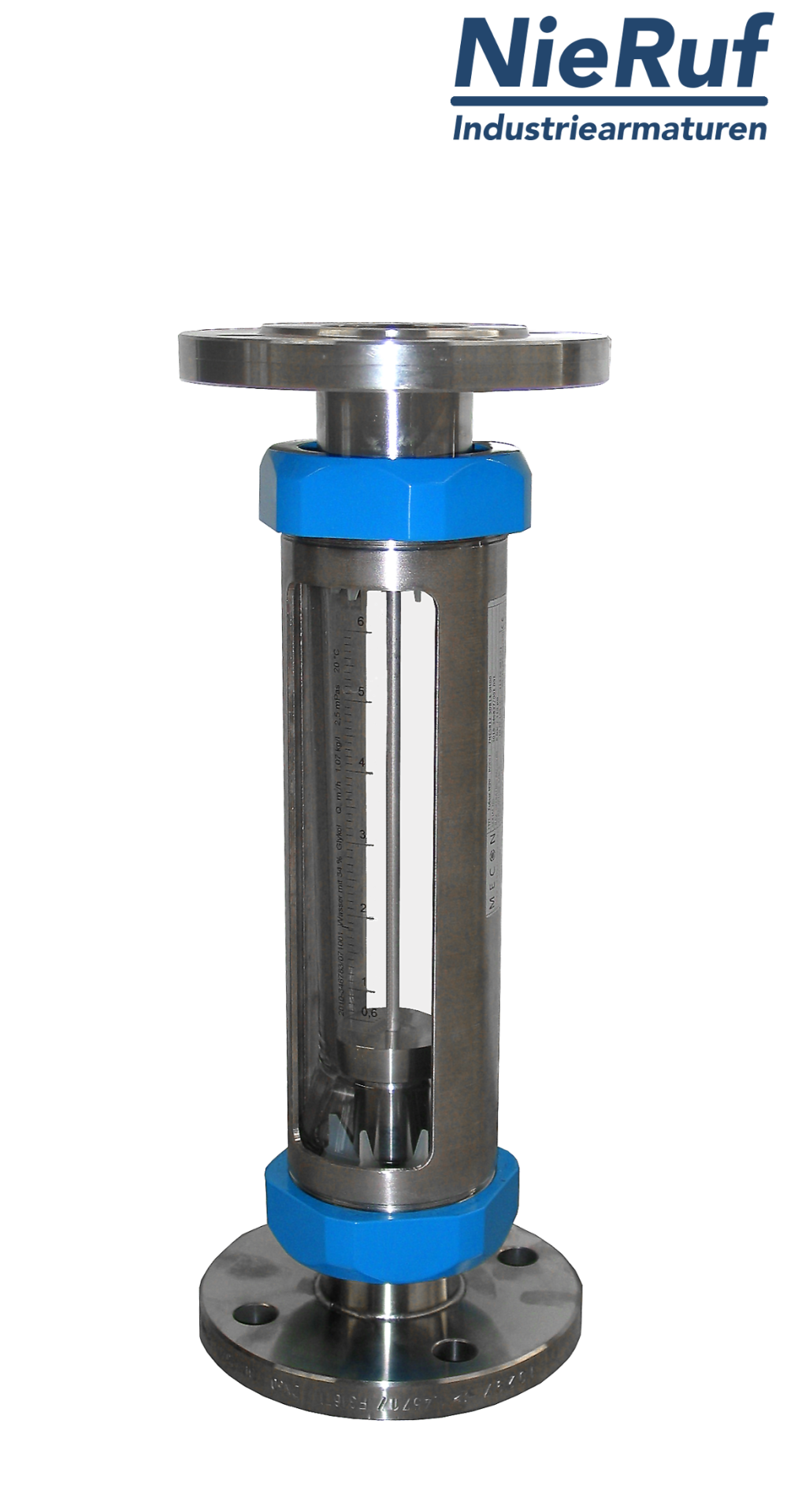

flussimetro ad area variabile con un campo di misura da 65,0 - 650 l/h, attacco DN32 FKM flangia DIN PN40 per acqua
flussimetro ad area variabile con un campo di misura da 1000,0 - 10000 l/h, attacco 1/2" pollici FKM filettatura interna DIN ISO 228 per aria
flussimetro ad area variabile con un campo di misura da 12,5 - 125,0 l/h, attacco DN15 FKM flangia DIN PN40 per acqua
flussimetro ad area variabile in acciaio inossidabile + vetro borosilicato con un campo di misura da 1,6 - 16,0 l/h, attacco 1/4" pollici EPDM filettatura interna DIN ISO 228 per acqua
flussimetro ad area variabile con un campo di misura da 1,6 - 16,0 l/h, attacco DN20 FKM flangia DIN PN40 per acqua
flussimetro ad area variabile con un campo di misura da 6000,0 - 20000 l/h, attacco DN50 EPDM flangia DIN PN40 per acqua
misuratore di portata / flussometro flangiato con un campo di misura da 0,03 - 0,30 m3/h tubo DN15PN40, attacco DN40 flangia EN1092-1 per aria
misuratore di flusso / rotametro completamente in metallo con un campo di misura da 3,0 - 30,0 m3/h tubo DN25PN40, attacco DN50 flangia EN1092-1 per aria
flussimetro ad area variabile con un campo di misura da 0,3 - 3,0 l/h, attacco DN15 FKM flangia DIN PN40 per acqua
flussimetro ad area variabile con un campo di misura da 120000,0 - 350000,0 l/h, attacco DN80 EPDM flangia DIN PN16 per aria
misuratore di portata / flussometro flangiato con un campo di misura da 7,0 - 70,0 l/h tubo DN15PN40, attacco DN20 flangia EN1092-1 per acqua
flussimetro ad area variabile con un campo di misura da 200,0 - 2000 l/h, attacco DN32 FKM flangia DIN PN40 per acqua
flussimetro ad area variabile con un campo di misura da 500,0 - 5000 l/h, attacco DN65 EPDM flangia DIN PN16 per acqua
flussimetro ad area variabile in acciaio inossidabile + vetro borosilicato con un campo di misura da 160,0 - 1600 l/h, attacco 3/4" pollici FKM filettatura interna DIN ISO 228 per acqua
flussimetro ad area variabile in acciaio inossidabile + vetro borosilicato con un campo di misura da 650,0 - 6500 l/h, attacco 1 1/4" pollici EPDM filettatura interna DIN ISO 228 per acqua
flussimetro ad area variabile con un campo di misura da 1,6 - 16,0 l/h, attacco DN10 EPDM flangia DIN PN40 per acqua
flussimetro ad area variabile con un campo di misura da 110,0 - 1100,0 l/h, attacco DN25 FKM flangia DIN PN40 per aria

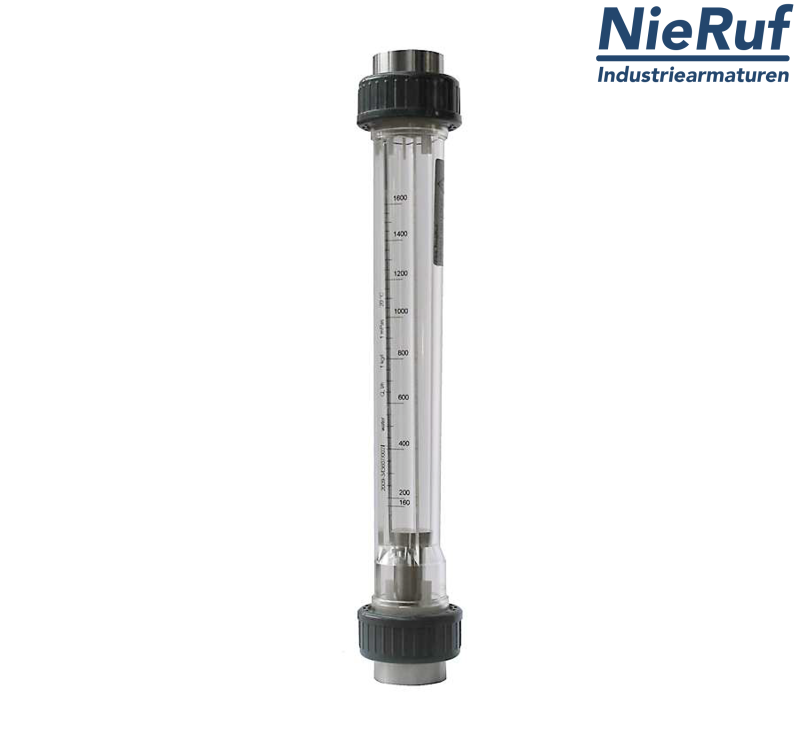

flussimetro ad area variabile con un campo di misura da 117000,0 - 350000 l/h, attacco 2" pollici FKM filettatura interna DIN ISO 228 per aria
flussimetro ad area variabile con un campo di misura da 2800,0 - 28000,0 l/h, attacco DN25 FKM flangia DIN PN40 per aria
flussimetro ad area variabile con un campo di misura da 1000,0 - 10000 l/h, attacco 1" pollici EPDM filettatura interna DIN ISO 228 per aria
A causa delle diverse tipologie di applicazioni, lo strumento di misurazione è ovviamente disponibile in molte versioni diverse, in base al sistema di tubazioni utilizzato, al fluido, alla portata o ad altri fattori. Il flussimetro può essere collegato tramite una filettatura interna a norma DIN ISO 228 (modello SK01), una filettatura interna NPT (modello SK02) o un manicotto adesivo (modello SK03). I diametri nominali vanno da ¼" a 2" pollici per gli attacchi filettati e da d20mm a d63mm per i manicotti adesivi. Il materiale del corpo del cono di misurazione è costituito da Trogamid di alta qualità. Questo materiale viene utilizzato per la sua resistenza a una diversa varietà di fluidi ed è trasparente, il che permette la lettura dalla scala di misurazione. Il galleggiante è realizzato in acciaio inossidabile 1.4571 o alluminio. L'acciaio inossidabile è spesso utilizzato per applicazioni con liquidi, mentre il corpo in alluminio è utilizzato per l'aria. Il galleggiante può essere ordinato con o senza guida. La guarnizione può essere realizzata in NBR, EPDM o FKM a seconda delle necessità.
Il rotametro deve essere installato verticalmente e senza tensioni nella tubazione. Riduzioni, espansioni e altri elementi di controllo anteriori o posteriori allo strumento di misurazione non hanno alcuna influenza sulla precisione di misurazione dei liquidi. In caso di gas, invece, si consiglia l'installazione dello strumento prima delle valvole per evitare oscillazioni dovute alla compressione. Poiché i rotametri reagiscono in modo sensibile alle variazioni di flusso, gli elementi di controllo devono essere sempre regolati lentamente. Variazioni di densità, pressione o temperatura nel gas, come anche differenza di densità e viscosità nei liquidi causano errori di misurazione. È assolutamente necessario garantire la conformità alle condizioni di calibrazione. Pertanto, al momento dell'ordine, è essenziale fornire informazioni sul fluido, sulla densità, sulla viscosità, sulla temperatura e sulla pressione di esercizio. Nel caso del gas è richiesto il punto di riferimento esatto per la pressione (sovrapressione o pressione assoluta).
Saremo lieti di consigliarvi sulla scelta giusta del vostro flussimetro (è necessario un consiglio soprattutto per le applicazioni con utilizzo di gas) oppure è possibile ordinarlo facilmente e comodamente dal nostro negozio online.
Richieste particolari, pezzi di ricambio o una consulenza veloce e competente? Il nostro staff risponderà immediatamente alle vostre domande e ai vostri dubbi.
Siamo disponibili al numero 0237901495 dal lunedì al venerdì dalle 8:30 alle 17:00 e in qualsiasi momento all’indirizzo e-mail info@nieruf.it
L'impegno crea fiducia.
Manteniamo la nostra parola e siamo convinti che questo significhi che non solo i nostri clienti, ma tutti coloro con cui lavoriamo possono contare su di noi.
Ci sforziamo sempre di trovare la soluzione migliore per i nostri clienti e la loro soddisfazione è il nostro obiettivo principale.
Le competenze tecniche e commerciali sono la base per sviluppare soluzioni qualificate che si adattano precisamente alle esigenze dei nostri clienti.
Non ci atteniamo a rigide specifiche, ma ci orientiamo ai desideri e alle esigenze individuali dei nostri clienti. Per noi sono più importanti dei processi interni dell'azienda.
