Manometryczne zawory odcinające są niezbędne, aby móc kontrolować ciśnienie lub wymienić miernik ciśnienia nawet przy pracującej instalacji. Manometryczny zawór odcinający montuje się pomiędzy znajdującym się pod ciśnieniem rurociągiem a miernikiem do kontroli ciśnienia. Zawór jest otwierany, gdy ma nastąpić odczyt ciśnienia. Można zatem wykorzystać umieszczony za nim manometr do odczytu ciśnienia roboczego.

Manometryczne zawory odcinające: prosta i szybka wymiana miernika ciśnienia

Manometryczne zawory odcinające umożliwiają szybką i łatwą wymianę wadliwych mierników. Zawory posiadają śrubę odpowietrzającą, która jest zamontowana pomiędzy manometrem a gniazdem zaworu. W ten sposób można dokonać pomiaru punktu zerowego. W tym celu przewód zasilający zostaje zamknięty przez zawór, a sam zawór przedmuchany poprzez odpowietrzenie. Jeżeli w następstwie tego procesu okaże się, że miernik ciśnienia jest niesprawny, można go odłączyć od tulei zaciskowej lub od tulei podłączeniowej manometru przy zamkniętym zaworze. Następnie można zamontować nowy zawór. Odpowietrzenie powinno znaleźć się w takim miejscu, aby wydostające się medium nie mogło spowodować obrażeń u pracownika. W przypadkach z zastosowaniem pary zawór musi posiadać przyłącze kontrolne, aby miernik mógł zostać jeszcze raz skontrolowany bez demontażu przy pomocy miernika kontrolnego.

Manometryczny zawór odcinający w różnych wersjach do wielu zastosowań

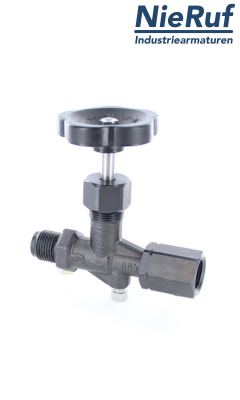

W przypadku wielu zastosowań wymagana jest regularna kontrola ciśnienia przy pomocy miernika ciśnienia. Zawory są stosowane przy budowie maszyn i urządzeń, w przemyśle chemicznym i petrochemicznym, w energetyce, w biogazowniach, w farmacji i technologii ochrony środowiska. Istnieją różne wersje zaworów dopasowanych do obszarów zastosowań, w których występują media ciekłe, gazowe lub para. Są one dostępne w wariantach ze stali nierdzewnej 1.4571, stali 1.0460, natomiast do prostszych zastosowań z mosiądzu. Materiał uszczelniający – w zależności od typu zaworu – składa się z tworzywa PTFE lub grafitu. Zakres ciśnienia w przypadku zaworów ze stali lub stali nierdzewnej wynosi 0-400 barów, a w przypadku zaworów mosiężnych sięga do PN250. W zależności od wersji zawory spełniają wymagania normy DIN 16270 lub DIN 16271. Każdy zawór posiada gwint z przyłączem ½" do manometru. Aby ułatwić implementację naszych zaworów odcinających w CAD, możesz bezpłatnie pobrać plik Step-3D (stp) Twojego zaworu. Nie ma przy tym znaczenia, czy potrzebujesz zaworu z trzpieniem, czopem, kołnierzem kontrolnym czy czopem kontrolnym. W szczegółowym widoku produktu znajdziesz również informacje o cenie, terminie dostawy oraz właściwą kartę katalogową do pobrania. W razie pytań skontaktuj się z naszym personelem.
