Flanschkugelhahn für die Industrie

Flansch-Kugelhahn

Flansch-Kugelhahn für die Industrie

Weshalb Flanschkugelhähne von NieRuf? Kugelhähne mit Flanschanschluss aus dem Hause NieRuf werden häufig bei Industrieanwendungen oder im Kraftwerksbau verbaut. Dank der robusten Bauweise und der präzisen Fertigung, können diese auch bei großen Durchflussmengen und hohen Druckbereichen, bis PN40 oder ANSI150 verwendet werden. Über den Flanschanschluss können diese einfach und kostengünstig in die Rohrleitung integriert werden. Bei Verwendung in Industrieanlagen und Dampfanlagen sowie bei Hochdruck sollte darüber nachgedacht werden, ob ein Antrieb von Vorteil ist. Häufig sind die Flanschenabsperrhähne gerade mit größen Baulängen nur schwer händisch zu bedienen. In Trinkwasseranwendungen und Gasanwendungen dürfen ausschließlich DVGW zugelassene Produkte verwendet werden.

Flansch-Kugelhahn für die Industrie

Flanschkugelhahn DN15 PK05 pneumatischer Drehantrieb doppeltwirkend

PK05000003

Flanschkugelhahn DN15 Edelstahl 1.4408 PK05 pneumatischer Drehantrieb GD040 aus Aluminium (Wirkungsweise: GD = doppeltwirkend)

Technische Eigenschaften

nennweite DN15 - 1/2" Zoll
anschluss Flanschanschluss nach DIN EN 1092-1 PN 40
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: - 20°C bis + 80°C
dichtung schaltwelle PTFE

Kugelhahn Flansch DN150 FK05 Edelstahl 1.4408

FK05000013

Kugelhahn Flansch DN150 PN16 FK05 Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4408 Dichtung PTFE / GF für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN150
anschluss Flanschanschlussmaße nach EN 1092-1 PN16
medium flüssige & gasförmige Medien
temperatur -20°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle PTFE/FKM

Automatik-Flanschkugelhahn DN40 - 1 1/2" Zoll PK04 pneumatischer Drehantrieb doppeltwirkend

PK04000007

Automatik-Flanschkugelhahn DN40 - 1 1/2" Zoll Sphäroguss GGG 40 PK04 pneumatischer Drehantrieb GD063 aus Aluminium (Wirkungsweise: GD = doppeltwirkend)

Technische Eigenschaften

nennweite DN40 - 1 1/2" Zoll
anschluss Flanschanschluss nach DIN EN 1092-1 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: - 20°C bis + 80°C
dichtung schaltwelle Viton

Flanschkugelhahn DN65 FK01 Sphäroguss GJS 400-18 Kugel Stahl verchromt DVGW Gas

FK01020009

Flanschkugelhahn DN65 FK01 Gehäuse Sphäroguss GJS 400-18 Kugel Stahl verchromt Dichtung PTFE Zulassung DVGW-Gas

Technische Eigenschaften

nennweite DN65
anschluss Flanschanschluss nach DIN EN 1092-2 PN 16
medium Brenngase der 1., 2. und 3. Gasfamilie
temperatur -20°C bis +60°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle O-Ringe FKM

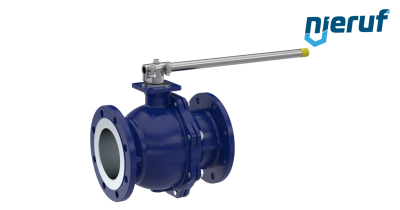

Wasserdampf-Flanschkugelhahn DN125 FK12 Stahlguss 1.0619

FK12010012

Wasserdampf-Flanschkugelhahn DN125 PN16 FK12 Gehäuse Stahlguss 1.0619 Kugel Edelstahl 1.4408 Dichtung PTFE / TFM für gasförmig z.B. Wasserdampf

Technische Eigenschaften

nennweite DN125
anschluss Flanschanschlussmaße nach EN 1092-1
medium gasförmig z.B. Wasserdampf
temperatur -20°C bis +220°C - je nach Medium und Nennweite
dichtung schaltwelle PTFE / TFM / Graphite

Elektrischer-Flanschkugelhahn DN40 - 1 1/2" Zoll EK04 24-240V

EK04010007

Elektrischer-Flanschkugelhahn DN40 - 1 1/2" Zoll Sphäroguss GJS400-15 EK04 elektronischer Drehantrieb S35 - Serie S 24-240V AC/DC

Technische Eigenschaften

nennweite DN40 - 1 1/2" Zoll
anschluss Flanschanschluss nach DIN EN 1092-2 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - elektronischer Drehantrieb: -20°C bis +70°C
dichtung schaltwelle O-Ringe FKM

3/2 Umschaltkugelhahn DN50 FK07 C22 Stahl verzinkt 1.040 Kugel Edelstahl 1.4404

FK07000008

3/2 Umschaltkugelhahn DN50 PN16/40 FK07 Gehäuse C22 Stahl verzinkt 1.040 Kugel Edelstahl 1.4404 Dichtung TFM 25% GF für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN50
anschluss Flanschanschluss
medium flüssige & gasförmige Medien
temperatur -20°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle O-Ring Viton

FDA-Flanschkugelhahn FK05 DN40 PN40 aus Edelstahl 1.4408

FK05070107

FDA-Flanschkugelhahn FK05 DN40 PN40 Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4408 Dichtung TFM für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN40
anschluss Flanschanschlussmaße nach EN 1092-1 PN40
medium flüssige & gasförmige Medien
temperatur -20°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle EPDM/PTFE

Hochtemperatur-Flanschkugelhahn FK05 DN20 PN16 aus Edelstahl 1.4408 bis +250°C

FK05060004

Hochtemperatur-Flanschkugelhahn FK05 DN20 PN16 Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4408 Dichtung PEEK für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN20
anschluss Flanschanschlussmaße nach EN 1092-1 PN16
medium flüssige & gasförmige Medien
temperatur -20°C bis +250°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle Bronze Graphit

Fire Safe-Flanschkugelhahn DN15 FK05 Edelstahl 1.4408

FK05020003

Fire Safe-Flanschkugelhahn DN15 PN16 FK05 Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4408 Dichtung PTFE / GF für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN15
anschluss Flanschanschlussmaße nach EN 1092-1 PN16
medium flüssige & gasförmige Medien
temperatur -20°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle FKM/PTFE/Graphite

Automatik-Flanschkugelhahn DN32 - 1 1/4" Zoll PK04 pneumatischer Drehantrieb einfachwirkend federöffnend

PK04020006

Automatik-Flanschkugelhahn DN32 - 1 1/4" Zoll Sphäroguss GGG 40 PK04 pneumatischer Drehantrieb GS063 aus Aluminium (Wirkungsweise: GS = einfachwirkend - federöffnend)

Technische Eigenschaften

nennweite DN32 - 1 1/4" Zoll
anschluss Flanschanschluss nach DIN EN 1092-1 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: - 20°C bis + 80°C
dichtung schaltwelle Viton

3 Wege Flanschkugelhahn aus Edelstahl DN15 FK09 T-Bohrung Edelstahl 1.4408

FK09000003

3 Wege Flanschkugelhahn aus Edelstahl DN15 PN16/40 FK09 Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4408 Dichtung TFM 1600 / PTFE T-Bohrung

Technische Eigenschaften

nennweite DN15
anschluss Flanschanschlussmaße nach DIN EN 1092-1
medium flüssige & gasförmige Medien
temperatur -20°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle O-Ring Viton

Wasserdampf-Flanschkugelhahn DN50 FK12 Stahlguss 1.0619

FK12010008

Wasserdampf-Flanschkugelhahn DN50 PN16 FK12 Gehäuse Stahlguss 1.0619 Kugel Edelstahl 1.4408 Dichtung PTFE / TFM für gasförmig z.B. Wasserdampf

Technische Eigenschaften

nennweite DN50
anschluss Flanschanschlussmaße nach EN 1092-1
medium gasförmig z.B. Wasserdampf
temperatur -20°C bis +220°C - je nach Medium und Nennweite
dichtung schaltwelle PTFE / TFM / Graphite

Hochtemperatur-Flanschkugelhahn FK12 DN80 Antimon-Kohle Dichtung

FK12050010

Hochtemperatur-Flanschkugelhahn FK12 DN80 PN16 Gehäuse Stahlguss 1.0619 Kugel Edelstahl 1.4408 Dichtung Antimon-Kohle für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN80
anschluss Flanschanschlussmaße nach EN 1092-1 PN16
medium flüssige & gasförmige Medien
temperatur -20°C bis +400°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle Graphit

Hochtemperatur-Flanschkugelhahn FK12 DN65 PN40 aus Stahlguss 1.0619 bis +250°C

FK12060109

Hochtemperatur-Flanschkugelhahn FK12 DN65 PN40 Gehäuse Stahlguss 1.0619 Kugel Edelstahl 1.4408 Dichtung PEEK für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN65
anschluss Flanschanschlussmaße nach EN 1092-1 PN40
medium flüssige & gasförmige Medien
temperatur -20°C bis +250°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle Bronze Graphit

Gas-Flanschkugelhahn FK05 DN20 PN40 aus Edelstahl 1.4408

FK05030104

Gas-Flanschkugelhahn FK05 DN20 PN40 Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4408 Dichtung TFM für gasförmige Medien, Gas, DVGW-Gas

Technische Eigenschaften

nennweite DN20
anschluss Flanschanschlussmaße nach EN 1092-1 PN40
medium gasförmige Medien, Gas, DVGW-Gas
temperatur -20°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle PTFE/FKM

Flanschkugelhahn DN32 FK06 ANSI 150 Edelstahl 1.4408

FK06010006

Flanschkugelhahn DN32 ANSI 150 FK06 Gehäuse Edelstahl 1.4408 Kugel Edelstahl 1.4401 Dichtung PTFE für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN32
anschluss Flanschanschlussmaße nach ASME B16.5 ANSI 150
medium flüssige & gasförmige Medien
temperatur -10°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle O-Ring FKM

Kompakt-Kugelhahn DN100 PN40 FK03 Stahlguss 1.0619 Kugel Edelstahl 1.4408

FK03010011

Kompakt-Kugelhahn DN100 PN40 FK03 Gehäuse Stahlguss 1.0619 Kugel Edelstahl 1.4408 Dichtung PTFE / TFM für flüssige & gasförmige Medien

Technische Eigenschaften

nennweite DN100
anschluss Flanschanschluss nach DIN EN 1092-1
medium flüssige & gasförmige Medien
temperatur -20°C bis +180°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle O-Ring Viton

Elektrischer-Flanschkugelhahn DN50 - 2" Zoll EK04 24V

EK04000008

Elektrischer-Flanschkugelhahn DN50 - 2" Zoll Sphäroguss GJS400-15 EK04 elektronischer Drehantrieb S55 - Serie S 24V AC/DC

Technische Eigenschaften

nennweite DN50 - 2" Zoll
anschluss Flanschanschluss nach DIN EN 1092-2 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - elektronischer Drehantrieb: -20°C bis +70°C
dichtung schaltwelle O-Ringe FKM

Automatik-Flanschkugelhahn DN25 - 1" Zoll PK04 pneumatischer Drehantrieb doppeltwirkend

PK04000005

Automatik-Flanschkugelhahn DN25 - 1" Zoll Sphäroguss GGG 40 PK04 pneumatischer Drehantrieb GD040 aus Aluminium (Wirkungsweise: GD = doppeltwirkend)

Technische Eigenschaften

nennweite DN25 - 1" Zoll
anschluss Flanschanschluss nach DIN EN 1092-1 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: - 20°C bis + 80°C
dichtung schaltwelle Viton

Kompakt-Flanschkugelhahn DN50 EK06 24-240V

EK06010008

Kompakt-Flanschkugelhahn DN50 Stahlguss 1.0619 EK06 elektronischer Drehantrieb S55 - Serie S 24-240V AC/DC

Technische Eigenschaften

nennweite DN50
anschluss Flanschanschluss nach DIN EN 1092-2 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - elektronischer Drehantrieb: -20°C bis +70°C
dichtung schaltwelle Viton

Automatik-Flanschkugelhahn DN150 - 6" Zoll PK04 pneumatischer Drehantrieb doppeltwirkend

PK04000013

Automatik-Flanschkugelhahn DN150 - 6" Zoll Sphäroguss GGG 40 PK04 pneumatischer Drehantrieb GD140 aus Aluminium (Wirkungsweise: GD = doppeltwirkend)

Technische Eigenschaften

nennweite DN150 - 6" Zoll
anschluss Flanschanschluss nach DIN EN 1092-1 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: - 20°C bis + 80°C
dichtung schaltwelle Viton

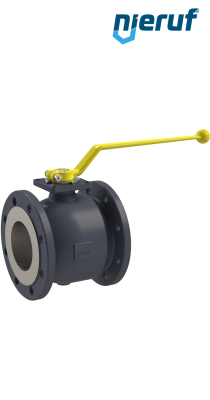

Flanschkugelhahn DN80 FK02 Sphäroguss GJS 400-18 Kugel (voll) Edelstahl 1.4408 DVGW Gas

FK02020010

Flanschkugelhahn DN80 FK02 Gehäuse Sphäroguss GJS 400-18 Kugel (voll) Edelstahl 1.4408 Dichtung PTFE Zulassung DVGW-Gas

Technische Eigenschaften

nennweite DN80
anschluss Flanschanschluss nach DIN EN 1092-2 PN 16
medium Brenngase der 1., 2. und 3. Gasfamilie
temperatur -20°C bis +60°C - abhängig von Betriebsdruck und Medium
dichtung schaltwelle O-Ringe FKM

Kompakt-Flanschkugelhahn DN125 PK07 pneumatischer Drehantrieb doppeltwirkend

PK07000012

Kompakt-Flanschkugelhahn DN125 Edelstahl 1.4408 PK07 pneumatischer Drehantrieb GD143 aus Aluminium (Wirkungsweise: GD = doppeltwirkend)

Technische Eigenschaften

nennweite DN125 - 5" Zoll
anschluss Flanschanschluss nach DIN EN 1092-1 PN 16
medium flüssige & gasförmige Medien
temperatur Kugelhahn: -20°C bis +180°C (abhängig von Betriebsdruck und Medium) - pneumatischer Drehantrieb: - 20°C bis + 80°C
dichtung schaltwelle PTFE

Seite 18 von

Artikel pro Seite

Die Edelstahl-Flanschenkugelhähne eignen sich besonders für aggressive oder sonstige anspruchsvolle Medien. Neben diesen werden allerdings auch noch welche aus Stahlguss, Sphäroguss oder verzinktem Stahl hergestellt. Die Nennweiten reichen von DN15 bis DN300. Die Flanschabsperrhähne gibt es außerdem mit den Zulassungen DVGW-Gas, DVGW-Trinkwasser, TA-Luft und Fire-Safe, je nachdem welche Zulassung Sie benötigen. Gerne beraten wir Sie hierbei. Außerdem gibt es diesewahlweise als Kompakte Bauform, mit elektrischem oder pneumatischem Antrieb und als 2-Wege oder 3-Wege Variante. Geeignet sind die Flanschabsperrhähne je nach Ausführung für flüssige oder gasförmige Medien, für Trinkwasser, Gas oder Wasserdampf. CAD und STEP Dateien befinden sich am jeweiligen Produkt zum Download oder gerne auf Anfrage.

Wir sind für Sie da

Qualität

nieruf.theme.component.advantages.col-2.alt

Bautagebuch

Sonderwünsche, Ersatzteile oder eine schnelle Beratung? Unsere Mitarbeiter beantwortet Ihre Fragen und Anliegen umgehend.

Sie erreichen uns von Montag bis Freitag unter 07143 9666900 sowie jederzeit unter vertrieb@nieruf.de

FAQ
Häufig gestellte Fragen

FAQ

Markenversprechen

Verbindlich

Verbindlichkeit schafft Vertrauen.
Wir stehen zu unserem Wort und sind überzeugt, dass sich dadurch nicht nur unsere Kunden, sondern alle, mit denen wir zusammenarbeiten, auf uns verlassen können.

Motiviert

Wir streben stets danach, die beste Lösung für unsere Kunden zu finden. Rundum zufriedene Kunden sind unser Ziel und unser Ansporn.

Kompetent

Technische und kaufmännische Fachkompetenz bilden für uns die Basis qualifizierte und genau auf die Bedürfnisse unserer Kunden zugeschnittene Lösungen zu entwickeln.

Flexibel

Wir halten nicht an starren Vorgaben fest sondern orientieren uns an den individuellen Wünschen und Bedürfnissen unserer Kunden. Sie sind uns wichtiger als unternehmensinterne Abläufe.

Flansch-Kugelhahn

Flansch-Kugelhahn für die Industrie

Flansch-Kugelhahn für die Industrie

Produktfilter

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

nieruf.theme2023.product.downloads

Technische Eigenschaften

Wir sind für Sie da

FAQ Häufig gestellte Fragen

Markenversprechen

Verbindlich

Motiviert

Kompetent

Flexibel

Kontakt

Sie benötigen Hilfe?

FAQ
Häufig gestellte Fragen
